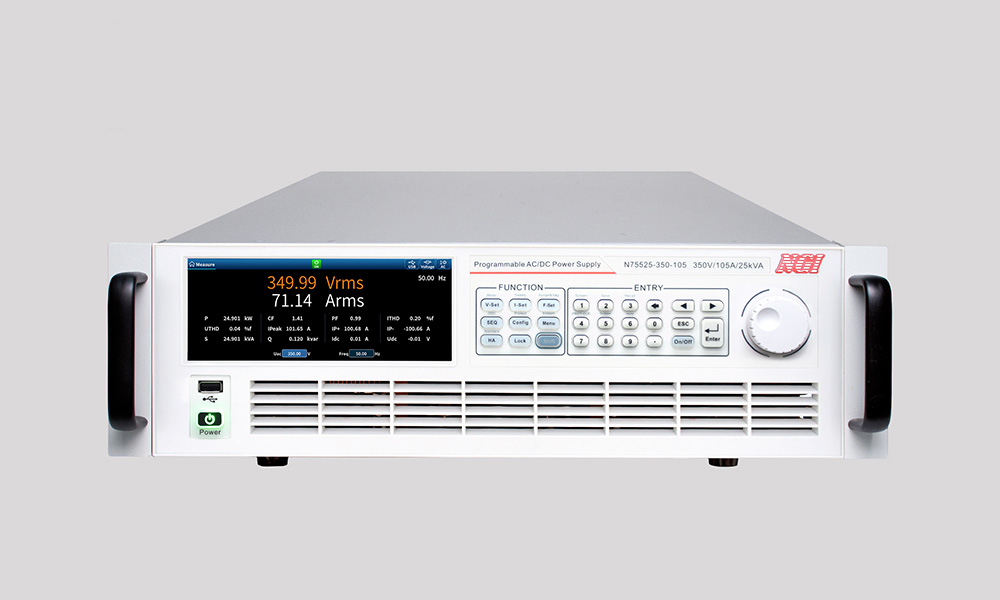

Simulator Grid Regeneratif Prestasi Tinggi Siri N75500

● Reka bentuk ketumpatan kuasa tinggi yang memberikan 25kVA dalam casis 3U, dengan keupayaan selari untuk pengembangan kuasa

● Simulasi dan analisis harmonik sehingga peringkat ke-50

● Julat voltan: 0–350V (LN)

● Mematuhi IEC 61000-4-11/4-13/4-14 dan piawaian ujian kawal selia yang lain

● Julat frekuensi output: 1–500Hz, dengan voltan dan frekuensi boleh laras

● Sudut fasa hidup/mati boleh atur cara: 0~360°

● Sintesis bentuk gelombang harmonik dan antara harmonik

● Impedans keluaran boleh atur cara

● Mod output fasa tunggal, tiga fasa, fasa terbalik dan fasa berpecah

● Empat mod output: AC/DC/AC+DC/DC+AC

● Antara muka USB/CAN/LAN/RS232/RS485 standard, GPIB pilihan (melalui penukaran RS232)

● Sokongan berbilang protokol: Modbus-RTU, SCPI, CANopen

● Kadar perubahan voltan dan arus yang boleh diprogramkan untuk penyesuaian ujian fleksibel

● Paparan LCD resolusi tinggi 6.8 inci untuk kebolehbacaan maklumat ujian yang dipertingkatkan

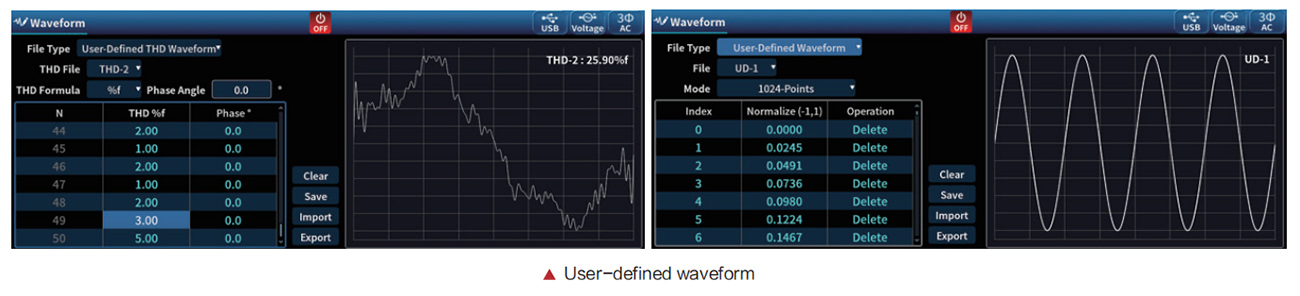

Simulasi Bentuk Gelombang dan Kerosakan Grid Komprehensif

Output Bentuk Gelombang Standard: Selain gelombang sinus tulen, siri N75500 menampilkan bentuk gelombang bukan standard terbina dalam termasuk gelombang segi tiga, gelombang gigi gergaji, gelombang segi empat sama dan gelombang trapezoid. Ia juga menggabungkan piawaian ujian terbina dalam untuk IEC 61000-4-11/4-13/4-14/4-27/4-29, yang membolehkan penilaian toleransi peralatan di bawah keadaan grid kompleks seperti voltan menurun/membengkak, sisihan frekuensi, lompatan fasa dan turun naik voltan. Output bentuk gelombang yang ditentukan pengguna juga disokong.

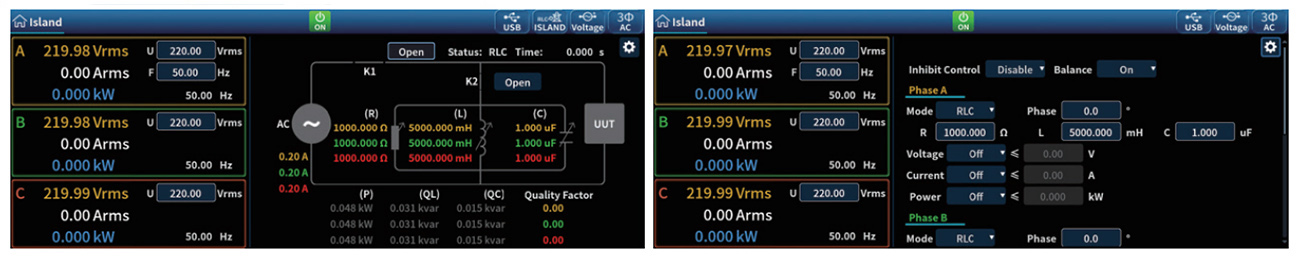

Simulasi Ujian Pulau

Ujian Perlindungan Anti-Kepulauan: Siri N75500 menampilkan mod ujian anti-kepulauan profesional. Pengguna boleh mengkonfigurasi kuasa aktif (rintangan R) dan kuasa reaktif (induktans Q/kapasitans C), atau menetapkan parameter R, L, C secara langsung untuk mensimulasikan resonans grid dengan tepat, membolehkan pengesahan komprehensif mekanisme pengesanan dan perlindungan kepulauan DUT untuk memastikan pematuhan dengan keperluan operasi keselamatan. N75500 mengubah ujian anti-kepulauan yang kompleks menjadi proses piawai yang selamat, cekap dan automatik, sekali gus meningkatkan kecekapan ujian pengguna dengan ketara.

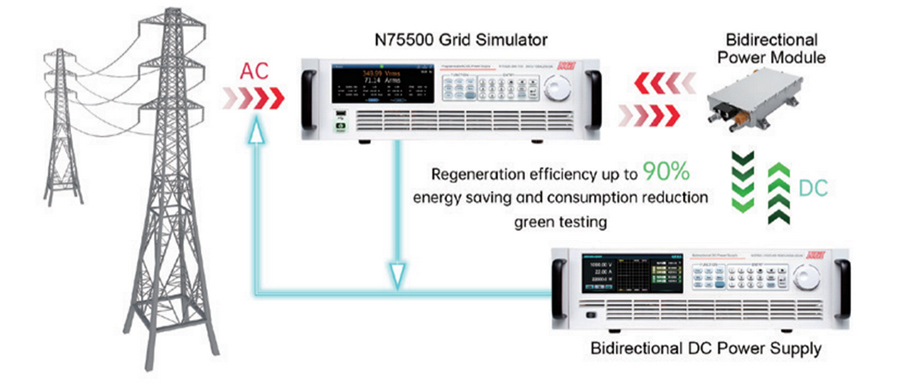

Fungsi Regeneratif Berkecekapan Tinggi

Siri N75500 bukan sahaja mensimulasikan bekalan kuasa grid ke DUT, tetapi juga menyerap tenaga yang dihantar oleh DUT dan menyalurkan tenaga bersih yang dipulihkan kembali ke grid tempatan (kecekapan regeneratif sehingga 90%) dengan cekap, sekali gus mengurangkan penggunaan tenaga ujian dan kos pengurusan haba dengan ketara sambil mencapai penjimatan tenaga hijau. Apabila beroperasi dalam mod penyerapan tenaga, N75500 boleh menukar output AC atau DC daripada DUT (melalui rektifikasi dalaman) kepada arus gelombang sinus tulen yang disegerakkan dengan grid tempatan dalam frekuensi, fasa, kemudian "menyuntik"nya kembali ke grid.

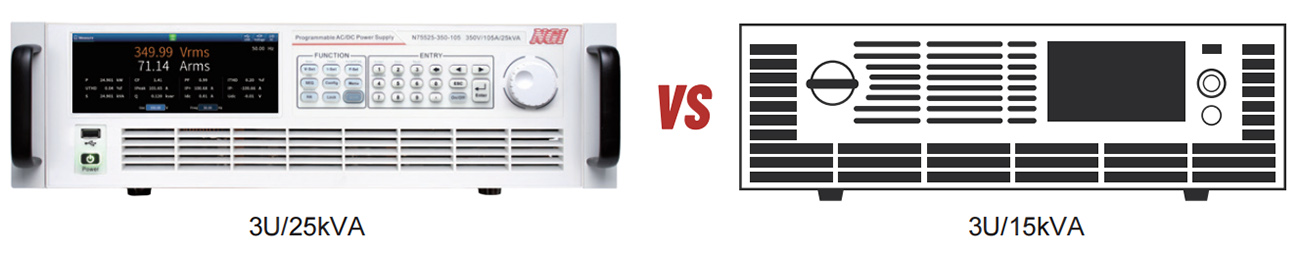

Ketumpatan Kuasa Tinggi, Reka Bentuk Modular

Siri N75500 menggunakan reka bentuk ketumpatan kuasa tinggi, memberikan 25kVA dalam casis selebar 19 inci dan ketinggian 3U, dengan keupayaan pengembangan selari untuk penskalaan fleksibel kepada keperluan kuasa yang lebih tinggi. Dengan 1.7× kuasa output sumber kuasa AC/simulator grid konvensional dalam isipadu yang setara, Siri N75500 menjimatkan ruang ujian dengan ketara dalam aplikasi berkuasa tinggi, mengelakkan pemasangan rak tambahan atau pengembangan makmal, sekali gus mengurangkan kos ujian pelanggan dengan berkesan.

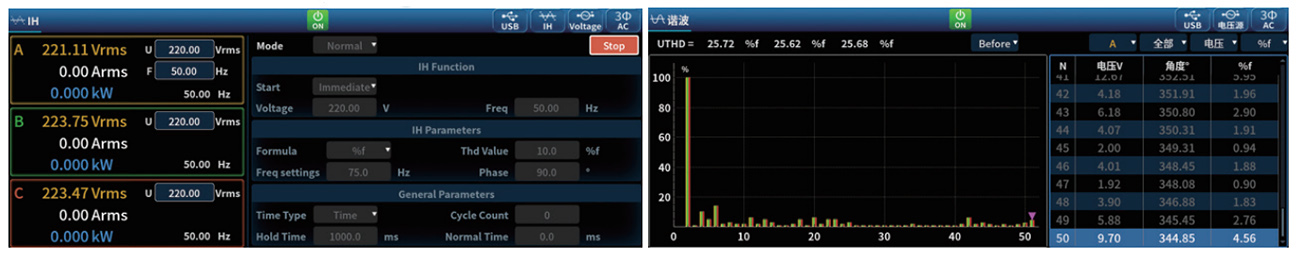

Simulasi Harmonik/Antara-Harmonik

Siri N75500 menyokong pengaturcaraan amplitud dan fasa bebas, yang mampu mensimulasikan harmonik sehingga tertib ke-50 (asas 50Hz/60Hz) untuk menjana bentuk gelombang herot berkala mengikut keperluan ujian. Unit ini menggabungkan 30 kumpulan bentuk gelombang herot harmonik pra-simpan untuk ingatan dan pengujian pengguna yang pantas. Menyokong output harmonik fasa tunggal, tiga fasa, fasa terbalik dan fasa berpecah, Siri N75500 memenuhi sepenuhnya keperluan ujian imuniti harmonik IEC dan berfungsi sebagai alat kritikal untuk ujian imuniti EMC.

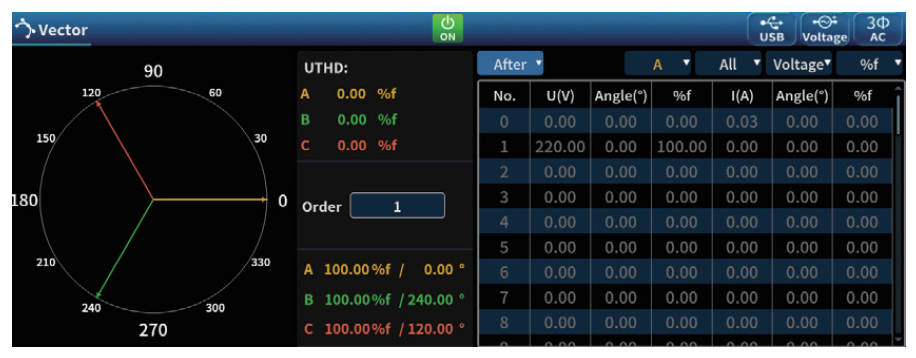

Analisis Harmonik

Siri N75500 menyediakan fungsi analisis harmonik yang komprehensif, menyokong pengukuran harmonik voltan dan arus yang berketepatan tinggi. Siri ini bukan sahaja mengukur jumlah herotan harmonik (THD), tetapi juga menangkap anjakan fasa setiap harmonik secara tepat berbanding asas, dengan keupayaan pengukuran segerak harmonik berbilang tertib. Keputusan ujian boleh dipaparkan secara intuitif melalui senarai data, gambar rajah vektor dan format lain, membolehkan pengenalpastian masalah yang pantas dan analisis kualiti kuasa yang mendalam untuk penilaian harmonik yang lebih jelas dan cekap.

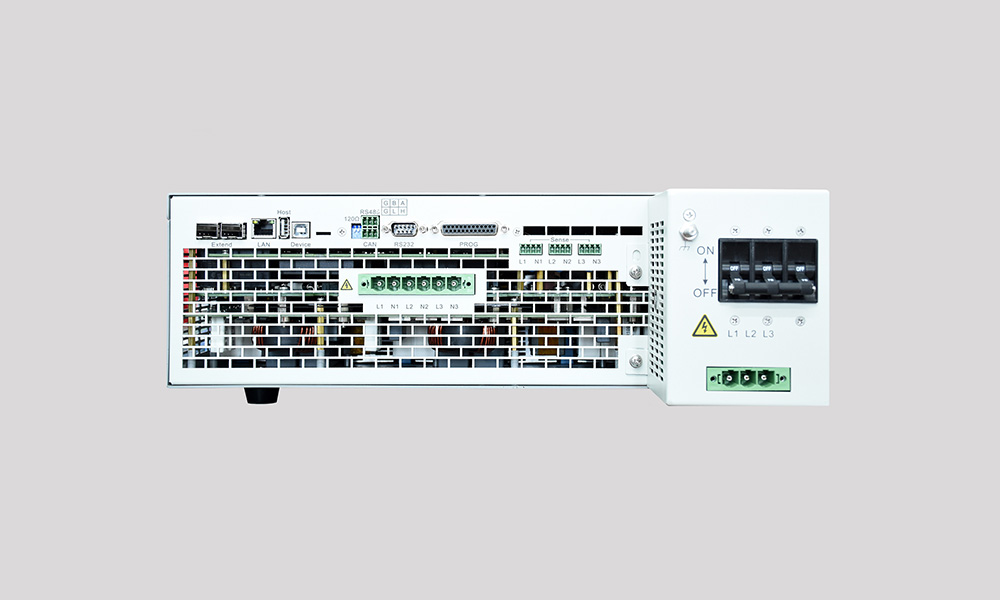

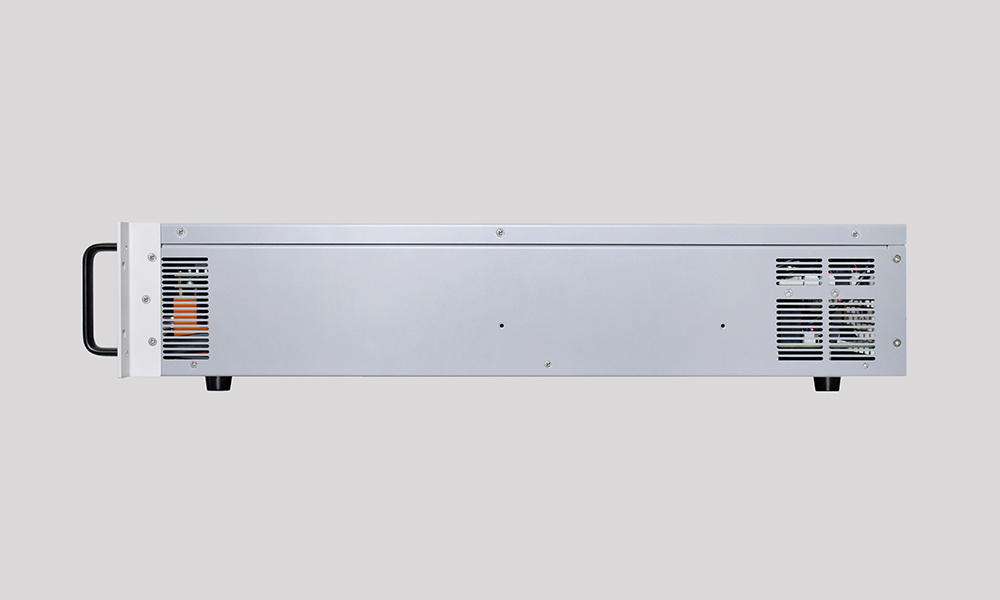

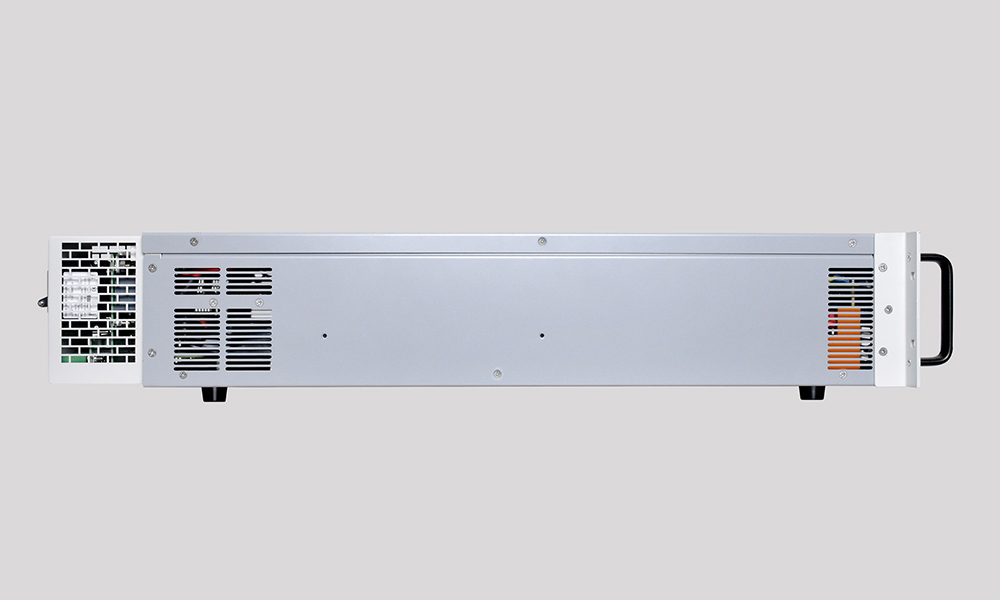

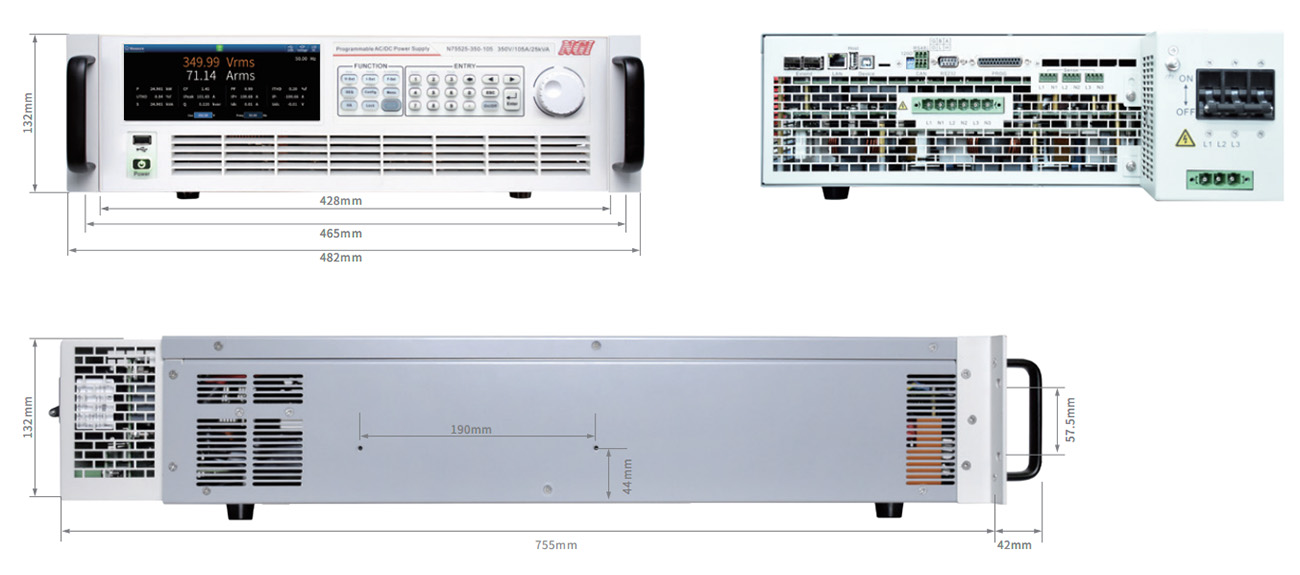

Dimensi produk

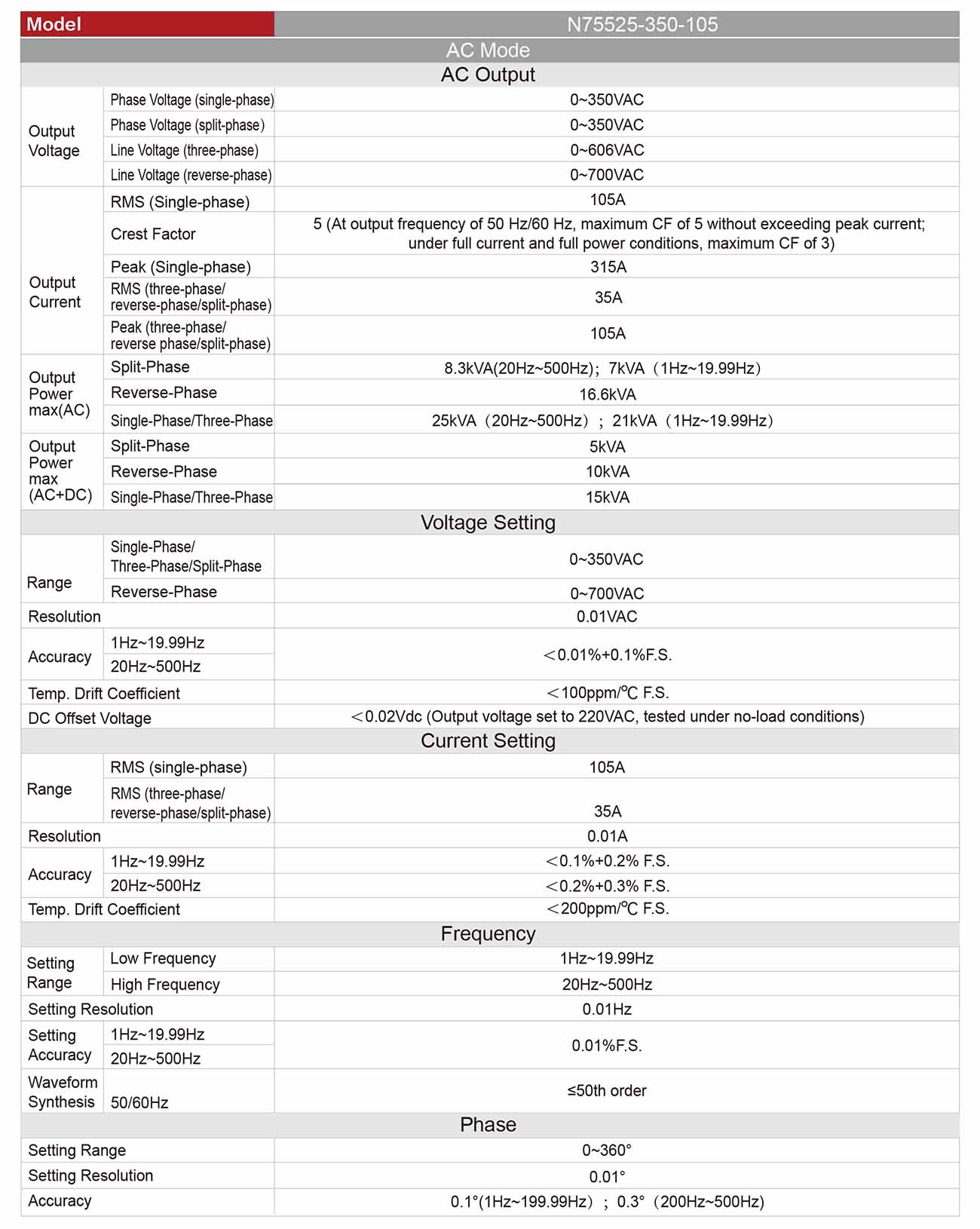

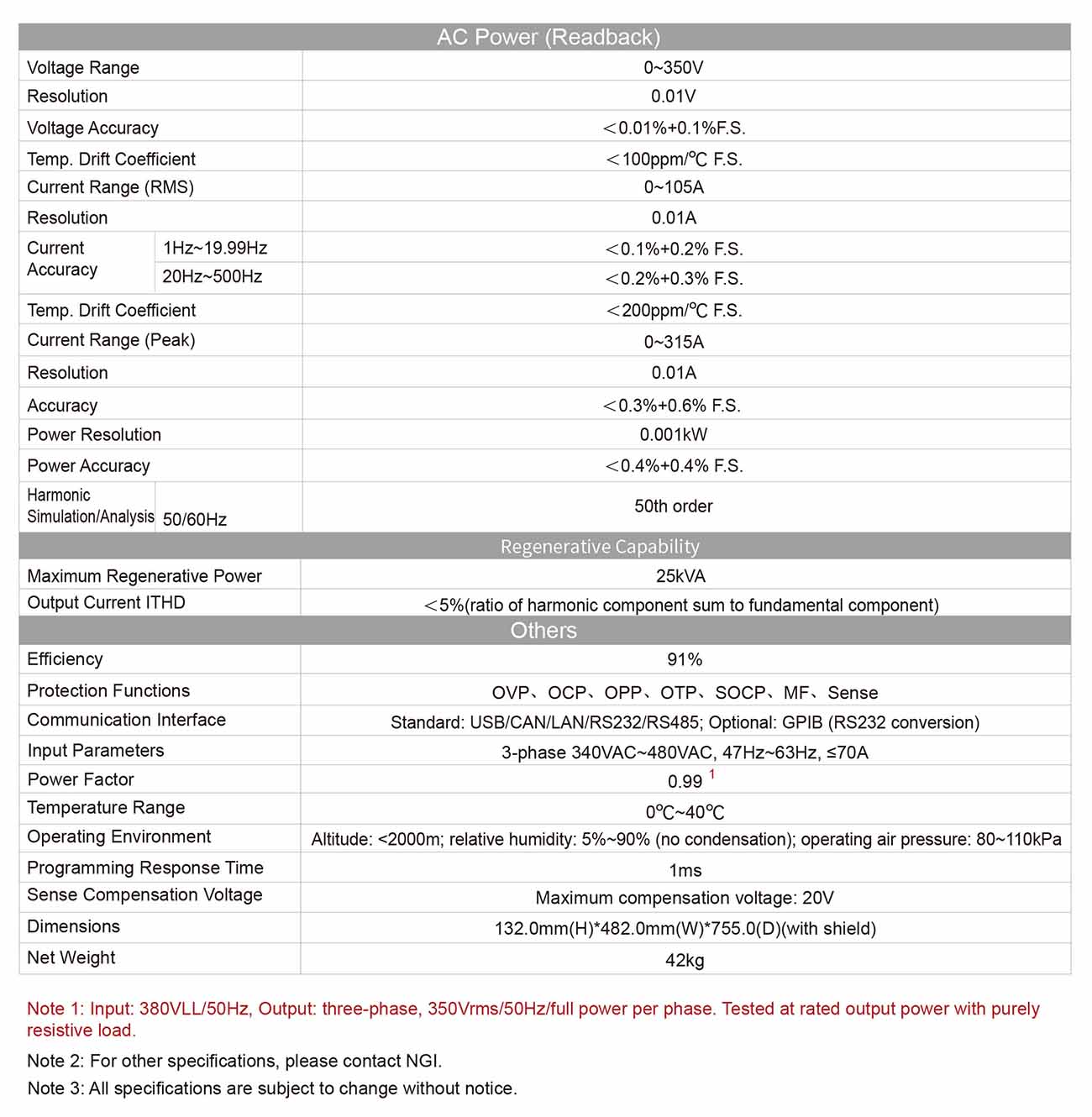

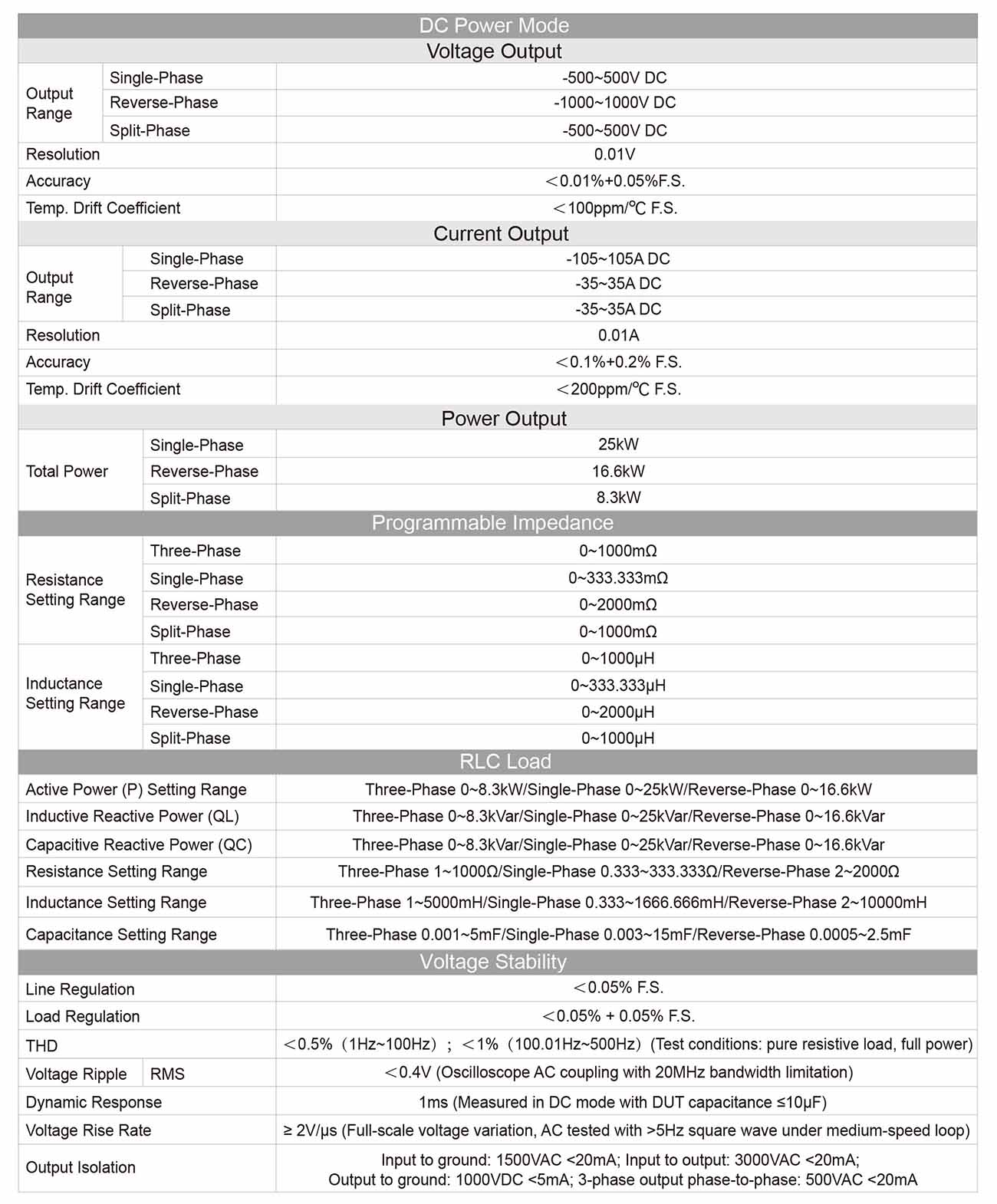

Risalah Data Teknikal
